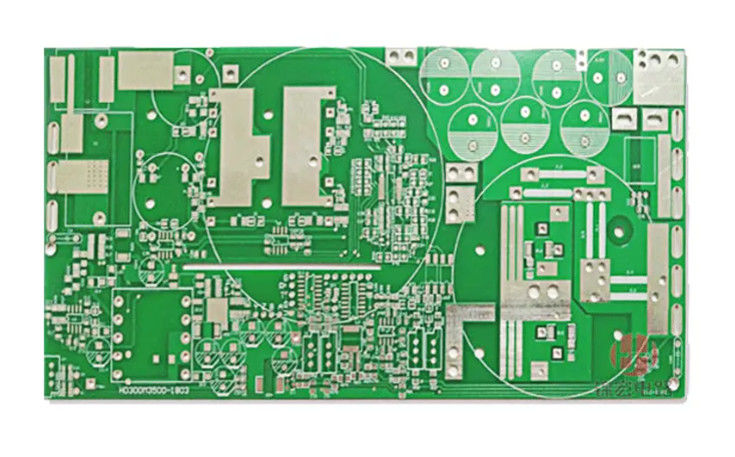

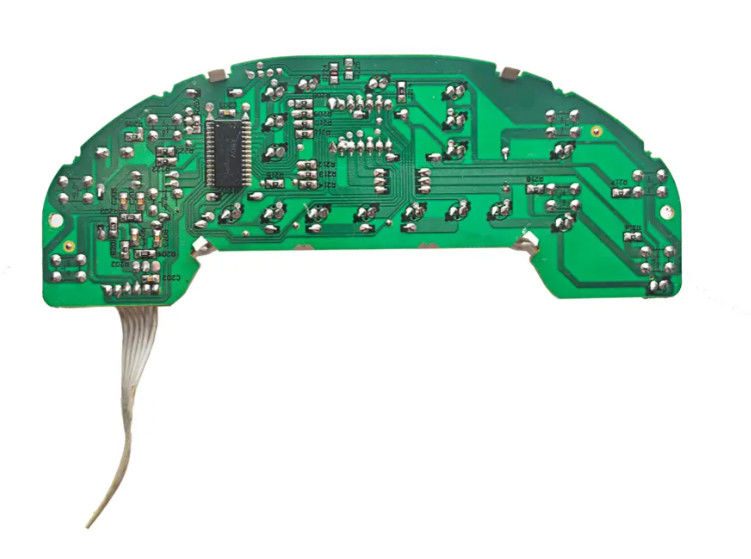

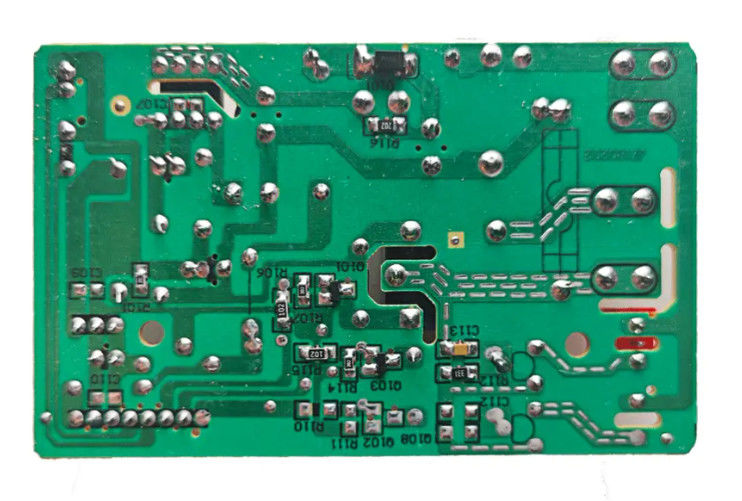

PCB تک طرفه سازنده بهبود یافته 94v0 Rice Cooker Circuit Board با FR4 Base OSP Finishing سطح

PCB یک طرفه تولید کننده بهبود یافته 94v0 Rice Cooker Circuit Board با FR4 Base OSP سطح پایان.

PCB یک طرفه تولید کننده به یک صفحه مدار چاپی اشاره دارد که مدار و اجزای آن فقط در یک طرف صفحه نصب شده است. در این مورد،PCB به طور خاص برای یک صفحه مدار بهبود یافته 94V0 پکننده برنج طراحی شده استدر اینجا شرح جنبه های کلیدی این PCB و فرآیند تولید آن، از جمله استفاده از یک ماده پایه FR4 و پایان سطح OSP:

طراحی PCB یک طرفه:تولید کننده یک طرح برای PCB یک طرفه را ایجاد می کند که نیازهای خاص صفحه مدار اصلاح شده 94V0 را برآورده می کند.طرح شامل طرح و قرار دادن اجزای، مسیر مسیرهای سیگنال، مدیریت قدرت، کنترل دمای، ویژگی های رابط کاربری و مکانیسم های ایمنی لازم برای عملکرد پخته کننده برنج.

مواد پایه FR4:PCB با استفاده از FR4 ساخته شده است، که یک ماده ایپوکسی لایه دار فیبرگلاس ضد شعله است که به طور گسترده استفاده می شود. FR4 به دلیل خواص عایق الکتریکی عالی، قدرت مکانیکی،و ثبات ابعاد. این یک پایه پایدار و قابل اعتماد برای نصب قطعات و مسیرهای مدار را فراهم می کند.

لایه مس و حکاکی:یک لایه نازک از مس به مواد پایه FR4 برای ایجاد مسیرهای رسانا برای مدار اعمال می شود. سپس لایه مس به طور انتخابی حک شده است تا مس اضافی را از بین ببرد.ترک کردن رد مدار مورد نظر بر اساس طراحی.

قرار دادن قطعات:اجزای مانند میکروکنترلرها، خازن ها، مقاومت ها، سنسورها، کانکتورها و سایر قطعات ضروری در یک طرف PCB نصب می شوند.قرار دادن قطعات مطابق با مشخصات طراحی انجام می شود تا عملکرد مناسب و استفاده موثر از فضای موجود را تضمین کند.

ماسک جوش:یک لایه ماسک جوش به PCB برای محافظت از ردپای مس و جلوگیری از پل های جوش ناخواسته در طول فرآیند مونتاژ اعمال می شود. ماسک جوش به طور معمول سبز است،اما همچنین می تواند در رنگ های دیگر نیز موجود باشد.

پوشش سطحی OSP:OSP (سازنده قابلیت جوش ارگانیک) به عنوان پایان سطح برای PCB یک طرفه استفاده می شود.OSP یک لایه محافظ نازک است که بر روی آثار مس برای جلوگیری از اکسیداسیون و اطمینان از قابلیت جوش خوب اعمال می شوداین یک سطح صاف و یکنواخت برای جوش اجزای در طول مونتاژ فراهم می کند.

چاپ ابریشم و افسانه:تولید کننده ممکن است یک لایه ی ابریشم بر روی PCB اضافه کند، که شامل خطوط قطعات چاپ شده، نامگذاری مرجع و سایر نشانه ها برای کمک به قرار دادن و شناسایی قطعات است.همچنین ممکن است برای ارائه اطلاعات اضافی چاپ لجن اضافه شود.، مانند مقادیر جزء یا هشدارهای مهم.
