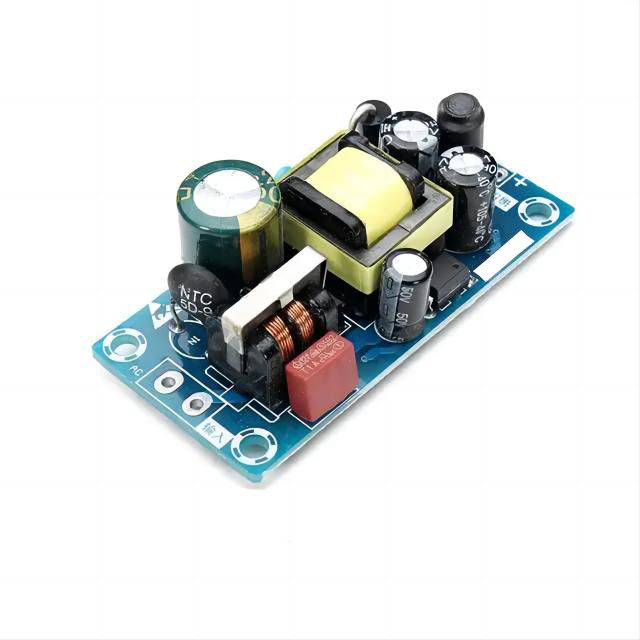

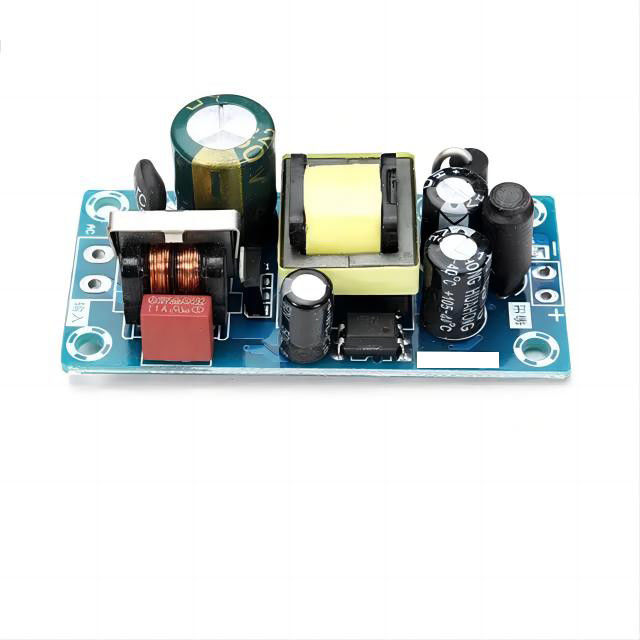

پاک کننده هوا چند لایه حرفه ای / کنترل مدار پاک کننده هوا PCB طراحی و تولید

طراحی و تولید یک پاک کننده هوا چند لایه ای یا صفحه کنترل مدار پاک کننده هوا PCBA (جمعه صفحه مدار چاپی) شامل چندین مرحله و ملاحظات است.در اینجا شرحی از روند:

جمع آوری الزامات:درک الزامات خاص برای دستگاه تصفیه هوا یا صفحه کنترل مدار پاک کننده هوا. عوامل مانند عملکرد مورد نظر، رابط های ورودی / خروجی، سنسورها،عناصر رابط کاربری، گزینه های اتصال و نیازهای برق. جمع آوری تمام مشخصات فنی و محدودیت های طراحی لازم.

طرح طرحی:ایجاد یک نمودار طرحی که نشان دهنده اتصالات الکتریکی و اجزای مورد نیاز برای هیئت مدیره است. طراحی طرحی باید شامل مدارهای منبع برق،ریز کنترل کننده ها یا پردازنده ها، رابط های سنسورها، رابط های ارتباطی، عناصر نمایش و هر گونه اجزای دیگر مربوطه.

طراحی طرح PCB:ترجمه طرح طرحی به یک طرح PCB فیزیکی. این شامل قرار دادن اجزای بر روی PCB و مسیرهای ردیابی برای ایجاد اتصالات الکتریکی لازم است.به عوامل مانند قرار دادن قطعات توجه کنیدیک طراحی PCB چند لایه ای به طور معمول برای پذیرش پیچیدگی مدار و بهینه سازی استفاده از فضا استفاده می شود.

تولید PCB:هنگامی که طرح طرح PCB نهایی می شود، فرآیند تولید PCB آغاز می شود. این شامل ساخت صفحه مدار واقعی بر اساس طراحی است.این فرآیند شامل چاپ الگوی مدار بر روی زیربنای برد است، حکاکی برای حذف مس غیر ضروری و استفاده از ماسک جوش و لایه های ابریشم.تعداد لایه ها و انتخاب مواد به پیچیدگی و الزامات عملکرد هیئت مدیره بستگی دارد.

منابع اجزا:منبع اجزای الکترونیکی مورد نیاز برای مجمع PCBA. این شامل میکروکنترلرها یا پردازنده ها، سنسورها، تراشه های حافظه، ماژول های منبع برق، ماژول های ارتباطی، عناصر نمایش،و سایر اجزای مربوطه. با تامین کنندگان قابل اعتماد کار کنید تا قطعات با کیفیت بالا را که با مشخصات هیئت کنترل مطابقت دارند خریداری کنید.

قرار دادن قطعات:قرار دادن اجزای بر روی PCB بر اساس طرح طرح PCB. تکنسین های ماهر یا ماشین های خودکار انتخاب و مکان به دقت اجزای را با توجه به مشخصات طراحی قرار می دهند.توجه به جزئیات و دقت برای اطمینان از تراز و جهت گیری مناسب قطعات بسیار مهم است.

جوشاندن:پس از قرار دادن قطعات ، مجمع PCB از طریق فرآیند جوش دادن برای ایجاد اتصالات الکتریکی بین قطعات و PCB عبور می کند.مانند پمپ گریز برای قطعات نصب شده بر روی سطح و پمپ موج برای قطعات سوراخاین فرآیندها اتصال های امن و قابل اعتماد را تضمین می کنند.
